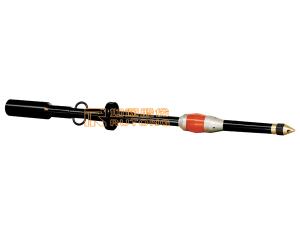

Outils de remplissage et de circulation

Les outils de remplissage et de circulation sont des équipements de forage permettant le remplissage et la circulation des boues durant les opérations de tubages. Fonctionnant avec une installation minimale, les packers de circulation Rutong sont conçus pour assurer stabilité, fiabilité et étanchéité, tout en améliorant l'environnement de travail à la tête de puit.

Ces outils d'injection pour forage sont montés sur top drive, via un raccord 41/2, qui peut être changé si besoin est pour s'adapter à d'autres systèmes. Nos outils de remplissage et circulation se divisent selon le diamètre des tubages correspondant - et donc selon la composition du système d'étanchéité adapté - en séries L-FAC et M-FAC.

Caractéristiques techniques - Série L-FAC (7-20)

Tubage Système étanchéité
Dimensions Poids (lb/ft) Diamètre intérieur (mm) Support joint Joint Anneau d'ajustage
7 23 161.70 L-7 L-7-23# L-7
9 5/8 53.5 216.79 L-9 5/8 L-9 5/8-53.5# L-9 5/8
10 3/4 55.5 247.90 L-10 3/4 L-10 3/4-55.5# L-10 3/4
13 3/8 72 313.61 L-13 3/8 L-13 3/8-72# L-13 3/8
20 106.5 482.6 L-20 L-20-106.5# L-20

Caractéristiques techniques - Série M-FAC (51/2-7)

Tubage Système étanchéité
Dimensions Poids (lb/ft) Diamètre intérieur (mm) Support joint Joint Anneau d'ajustage
5 1/2 23 118.62 M-5 1/2 M-5 1/2-23# M-5 1/2
6 5/8 32 144.15 M-6 5/8 M-6 5/8-32# M-6 5/8
7 26 159.41 M-7 M-7-26# M-7

Un anneau d'ajustage ne peut en principe s'utiliser que sur un tubage de dimensions et diamètre unique. Cependant, il peut être monté sur des tubages de diamètre intérieur ne différant pas de plus de 5mm. Par exemple, l'anneau 53.5lb 9 5/8 (diamètre intérieur 216.79mm) fonctionne sur un tubage 47lb 9 5/8(diamètre intérieur 220.5mm). Sauf exigence particulière du client, nous appliquons par défaut cette convention lors de la livraison de nos produits.
