Coins de retenue type SD

  • SDS
  • SDXL
  • SDML
  • SDML
inquiry form

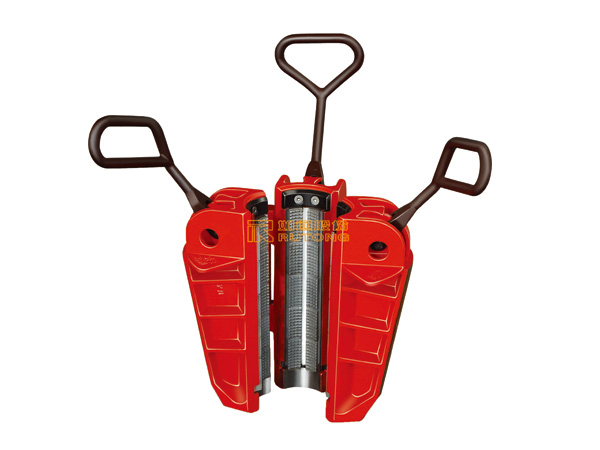

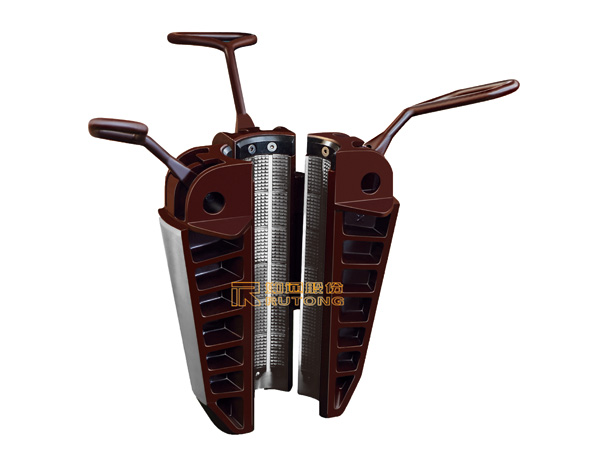

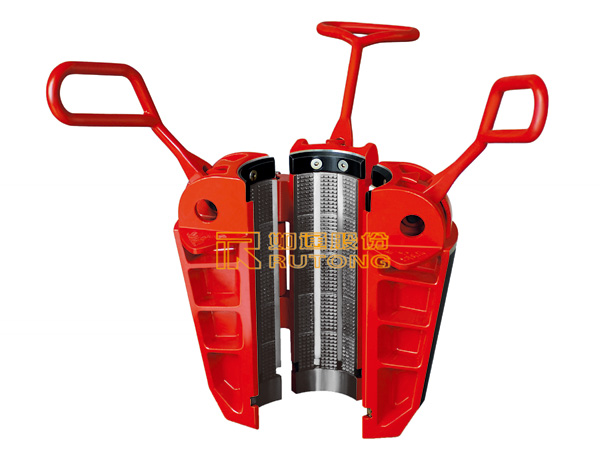

Les coins de retenue types SD sont des slips de forage largement plébiscités par les professionnels du pétrole ; ces accessoires pour tiges de forage se répartissent en fonction de la surface de préhension en SDS (Short), Medium Long (SDML) et Extra Long (SDXL) ; plus le puit est profond, plus la surface de préhension sera importante.

Conçu sur un design 3 blocs d'une conicité 1:3, cet équipement pour tiges de forage s'adapte parfaitement aux dispositifs de norme API ; différentes combinaisons de blocs et inserts permettent l'installation de la cale sur des tiges de diamètre 2-3/8" à 7". Nous proposons des slips de type SD, DU, W, B et W, dont les pièces (hormis pour les modèles type W) sont interchangeables avec les modèles d'autres marques couramment utilisés. Pour plus d'informations sur les différentes combinaisons, voir les caractéristiques techniques.

Caractéristiques techniques - Coins de retenue SD

Modèle Dimension coin 31/2 41/2 5
SDS Diamètre tige in. 23/8 27/8 31/2 31/2 4 41/2 4 41/2 5
mm 60.3 73.0 88.9 88.9 101.6 114.3 101.6 114.3 127
Poids kg 53.1 50.3 48.5 64.9 61.7 57.6 82 79 75
lb 117 111 107 143 136 127 181 174 165
SDML Diamètre tige in. 23/8 27/8 31/2 31/2 4 41/2 4 41/2 5
mm 60.3 73.0 88.9 88.9 101.6 114.3 101.6 114.3 127
kg 87.5 85.3 81.6 94 90.3 85.3 92.5 88.9 84
lb 193 188 180 207 199 188 204 196 185
SDXL Diamètre tige in. — — — 31/2 4 41/2 4 41/2 5
mm — — — 88.9 101.6 114.3 101.6 114.3 127
kg — — — 103.9 99.3 93 107.5 103 96.6
lb — — — 229 219 205 237 227 213
Modèle Dimensions coin 51/2 57/8 7
SDS Diamètre tige in. — — — — — — — — —
mm — — — — — — — — —
Poids kg — — — — — — — — —
lb — — — — — — — — —
SDML Diamètre tige in. 41/2 5 51/2 — 53/4 57/8 — 65/8 7
mm 114.3 127 139.7 — — — — — —
kg 101 97 92 — — — — — —
lb 223 214 203 — — — — — —
SDXL Diamètre tige in. 4 41/2 51/2 — 53/4 57/8 — 65/8 7
mm 114.3 127 139.7 — 146.05 149.2 — 168.3 177.8
kg 116 111 112 —

—

lb 256 245 247 —

—
